一、概述

    我國3~35KV電力供電系統中存在如下幾種過電壓，斷路器開閉動作過程產生的操作過電壓、單相撞地時產生的弧光過電壓和雷擊時產生的大氣過電壓等。目前，尚無針對這些過電壓的完整的保護方案，供電系統還經常會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中裝設的過電壓保護產品的性能有關系外，系統本身的復雜性對過電壓有著重要的影響。對于不同的系統，使用過電壓保護產品時需考慮系統輸電線路的類型、輸配電線路的網絡結構、負責的性質和系統的接地方式等。

針對如此復雜的系統，使用一種或幾種過電壓保護產品難以全面抑制各種類型的系統過電壓，如避雷器、組合式過電壓保護器、消弧線圈及各種原理的消弧裝置和PT消諧器等，盡管在這些系統中裝設各種過電壓保護產品，但因產品保護特性不能很好的匹配，無法徹底有效地抑制系統過電壓，同一系統中裝設不同廠家的過電壓保護產品更是如此。

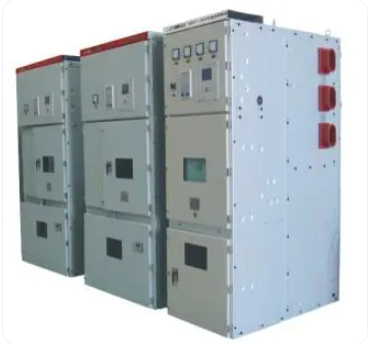

針對目前中低壓系統中過電壓防治難的現狀，我公司研制生產了過電壓抑制柜（簡稱抑制柜或聚優柜）。該柜可彌補系統中過電壓保護元件及裝置的不足，監測并有效抑制各種過電壓，提升了系統的過電壓保護水平。

二、裝置適用范圍

該產品適用于發電、變電和用電企業的3~35KV電力系統，可以替代PT柜、專用避雷器柜等。

三、裝置的工作原理

過電壓抑制柜采用本公司研制的專用過電壓吸收器，該過電壓吸收器采用低動態電阻氧化鋅閥片，能夠有效抑制過電壓尖峰，緩和過電壓波頭的陡度，大大降低殘壓值，并且能夠吸收系統過電壓產生的大量能量。

采用了本公司專用的“多核“技術，能與系統中的過電壓保護器及消弧裝置等配合使用，更加優化和完善了系統中各種過電壓保護裝置的保護特性。

裝置配有專用PT保護裝置，從根本上解決了系統出現鐵磁諧振、通過改變接入電壓互感器中性點的變壓器二次側的勵磁特性，從根本上抑制系統鐵磁諧振，避免了因系統諧振出現互感器燒毀、保險熔斷等事故的發生。

裝置在正常運行時，微機測控裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、接地等現象，利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用單片微型計算機的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。

裝置配有RS485通訊接口，標準MODBUS通訊規約，可以與用戶微機監控系統實現數據遠距離傳送。
